详细介绍：

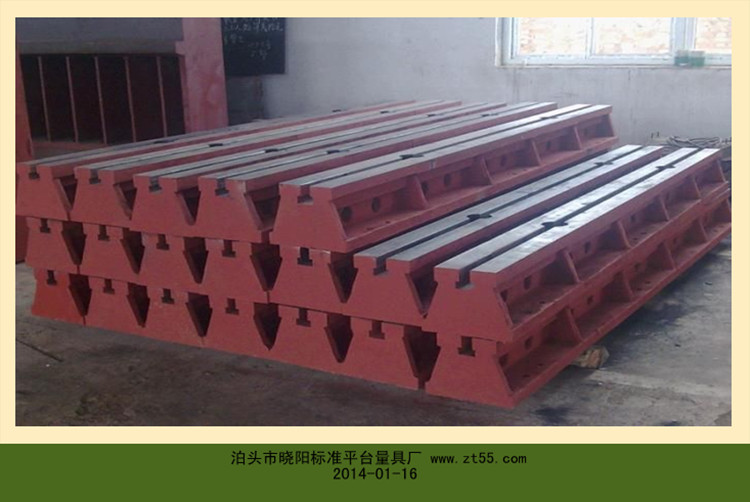

 　    地轨也称铸铁地轨、T型槽地轨、地梁、地槽铁、基础槽铁、根底槽铁、条形平板、条形平台、地梁平台、铸梁平台等。
　　 选用地轨不用做成大型的平台，可以根据设备的固定点来设计地轨、把拼接成铸梁平台。地轨运用灵活方便，可以根据设备的支撑点来调解位置，更利于对设备的操作，遇到体型庞大的机械设备可以将几个或更多的地轨拼接在一起，做为承载平台使用。地轨是工业生产中常用到的设备。可随时拼接成大型的平台，即节省了成本，又可以占用很小的空间！可谓是性价比很高。
 　　选用地轨的技术要求：购买地轨时需注意地轨所承载的载重，因地轨为条形结构，固承载要比动力试验台等大型基础平台要小。如承载过大，可采用加大地轨尺寸。提高地轨材质、加强地轨铺设密度的方法解决。
         地轨的材质：地轨材质为高强度铸铁HT200-300，地轨工作面硬度为HB170-240，地轨在生产过程中经过两次人工处理（人工退火600度-700度）使该产品的精度稳定，耐磨性能好。　　
　    地轨的精度：根据客户的需要来制定。

        地轨的用途：地轨根据装备的固定点来设计，是一种试验、装配、焊接和检验大型设备的铸梁平台，地轨主要用于大型装备的装配、试验、焊接和检验。　　 　 　　
　　T型槽地轨的材质：高强度铸铁HT200-300，义务面硬度为HB170-240，经由两次人工措置(人工退火600度-700度和自然时效2-3年)使该产品的精度不变，耐磨功用好。
　　地轨的规格：地轨规格可根据客户所铺设面积而定，详细规格可依据需方图纸制造或两边商定出产加工。

1500×150×150	1500×200×150	1500×250×300	1500×300×400	2000×200×300
2000×250×300	2000×300×350	2000×350×350	2500×200×300	2500×250×300
2500×300×350	2500×300×400	2750×200×300	2750×250×300	2750×300×350
2750×300×400	3000×300×300	3000×300×350	3000×300×400	3000×320×400
3200×300×300	3200×300×350	3200×300×400	3200×320×400	3500×300×300
3500×300×350	3500×300×400	3500×320×400	4000×300×300	4000×300×350
3500×300×400	4000×320×400	4500×300×350	4500×300×400	4500×320×400
4500×350×400	5000×300×400	5000×350×400	5000×400×450

         地轨安装采用地脚螺栓配合顶丝进行固定调整。铺设地轨时的技术要求：
　   1、铸铁地轨的固定方法，在轨道的内侧两边，按要求间距（约500-700mm)用M8铁膨胀钉或射钉固定牢靠。轨道底面与地面必须紧密着力，不得有虚跨间隙，以防止地轨轨道载荷后弯曲变形。
　　2、地轨的的安装：使用条形桥板，合像水平仪。先调平一根地轨，然后以其为基准，依次往下进行初调。然后水泥灌浆，待水泥浆凝固后，进行精调检验。
　　3、铸铁地轨的埋设深度应与地面装饰层持平或略高于3-5mm.
　　4、地轨安装后，要任意1m长度内，水平偏差度不大于1mm，全长不大于2mm，轨道这间对应点的水平偏差不大于1mm,每两条轨道之间的平行度偏差小于2mm。
