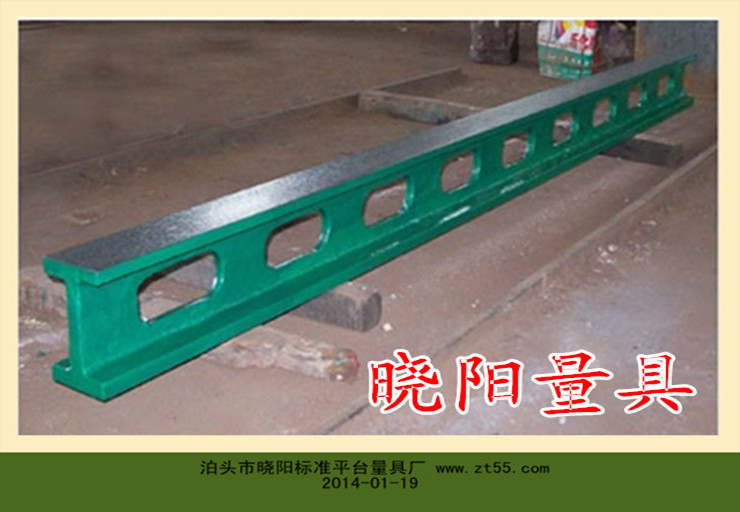

铸铁平尺

铸铁平尺主要用于作为平面基准的量尺，铸铁平尺按GB/6318-85标准制造，铸铁平尺用于测量工件的直线度和平面度及设备安装。

详细介绍：

铸铁平尺用于测量工件的直线度和平面度及设备安装，铸铁平尺用于机床导轨，工作台的精度检查、几何精度测量，精密部件的测量检验和修理，刮研工艺加工等，是精密测量的基准，铸铁平尺主要用于作为平面基准的量尺。铸铁平尺按GB/6318-85标准制造，材HT250，工作面采用刮研或精密研磨削工艺，使用温度（20±5℃）。
　　将I、II字型铸铁平尺用等高块支承在距平尺两端2L/9的标准支承标记处，根据铸铁平尺工作面长度选择适当的桥板(一般按8~10个跨步，跨距在50~500mm之间);然后将桥板置于铸铁平尺的一端把反射镜或水平仪固定在桥板上;桥板按跨距逐步地从铸铁平尺的一端移至另一端，每移动一个跨距从分度值为1”(或0.005mm/m)的自准直仪或分度直为0.001mm/m的电子水平仪(工作面长度大于500mm的1级铸铁平尺可用分度值为0.01mm/m的合像水平仪，2级铸铁平尺可用分度值为0.02mm/m的框式水平仪)上读取该位置读数;其最大值与最小值之差即为铸铁平尺工作面的直线度误差。铸铁平尺工作面任意200mm的直线度误差，可选择50mm或100mm的桥板，按上述方法在任意200mm内进行检验确定。
　　对工作面宽度大于60mm的铸铁平尺，应按平面度要求进行检验，其平面度公差值应不大于表2所规定的直线度公差值。

　　铸铁平尺的规格：

名称	规格mm	工作面直线度或平面度			工作面间平行度			备注
		精度等级(μm)
		0级	1级	2级	0级	1级	2级
铸铁平尺	500×35	3	6	12	4.54	9	18	特殊规格可以定做
	750×40	4	8	15	6	12	25
	1000×50	5	10	20	7.5	15	30
	1200×50		12	24		18	36
	1500×60		15	30		20	40
	2000×80		18	36		27	54
	2500×80			44			65
	3000×100			52			78
	3500×100			60			90
	4000×100			68			100
