铸铁平台平面度原始数据的采集方法

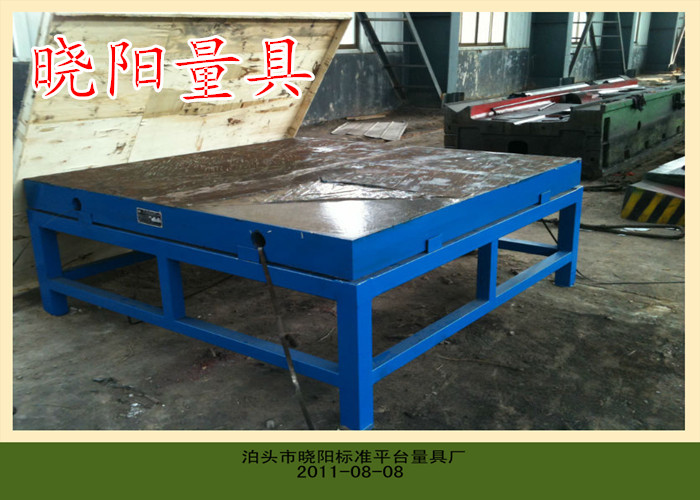

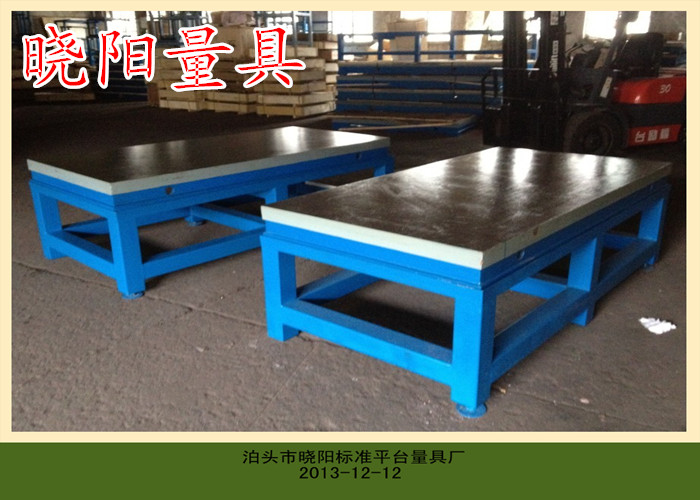

     铸铁平台虽用于工件检测或划线的平面基准器具，已广泛应用于精密制造和精密测量中。由于在铸铁平台上采用通用量具可以完成多复杂的空间几何量测量，具有快速、准确、简便、经济的优点，因些世界各国非常重视铸铸铁平台的制造与使用。
   采集铸铁平台平面度原始数据的方法一共有三种。
    1、图解法：
     所谓图解法是一种几何作图求解法。它是以铸铁平台各测点的测量值按比例在进角坐标系上描点，用作图方式从坐标图上量取平面度偏差值。它有简单、直观的优点，但该法需用坐标纸准确作图，且有作图误差，适合现场使用。
    2、旋转法：
     旋转法是将铸铁平台测基面经过适当变换（旋转或平移），使铸铁平台测量基面和评定基面重合，获得符合最小条件的位置，通过测量数据的交换获取铸铁平台平面度误差。该法不需使用绘图或计算工具，有简便易行的优点，具体操作时常需做多次旋转，对不熟练者效率不高。但该法是最基本的方法，只要掌握旋转要领，最终必能达到目的。
     3、计算法：
      应用计算公式获得铸铁平台平面度误差值。该法有计算精确的优点，但需事先判准高低点，否则将造成计算错误或影响其计算准确度。

      必须指出，上述三种方法在使用中具有同等价值，可按其掌握程度、测量条件灵活选用。在实际工作中采用哪一种方法，取决于工作现场的具体条件和人员的特长与水平而定。用计算法获取铸铁平台对角线法原始数据的方法对角线法是以对角线平面为理想平面评定平面度的一种数据算得方法。数据处理是将水平仪或自准直仪得到的截面各点相对于该截面两端点连线的直线度偏差值折合到对角线平面上，计算出相对于理想平面偏差。当按对角线原则评定时，则取其最大偏差于最小偏差的代数差为所求平面度误差值；当按最小条件原则评定时，则将计算出相对理想平面的偏差作为对角线法的原始数据。
     [1]用计算法获取对角线法的原始数据是通过计算式得到的。我国标准与检定规程给出的对角线法求取平面度误差的计算式经历了多次变动，总的看来计算式的计算原理大体相同，但数学表达式却有较大差别。归纳起来，常用计算式7种： 1、截面计算式 2、简化计算式 3、中心高不变计算式 4、变换计算式 5、通式计算式 6、坐标值计算式 7、插入法计算式
