偏摆检查仪测量端面圆跳动的使用方法

下面我简单介绍一下偏摆仪测量端面圆跳动的方法：

　　一、需要的测量器具：偏摆检查仪、百分表或千分表、杠杆百分表。

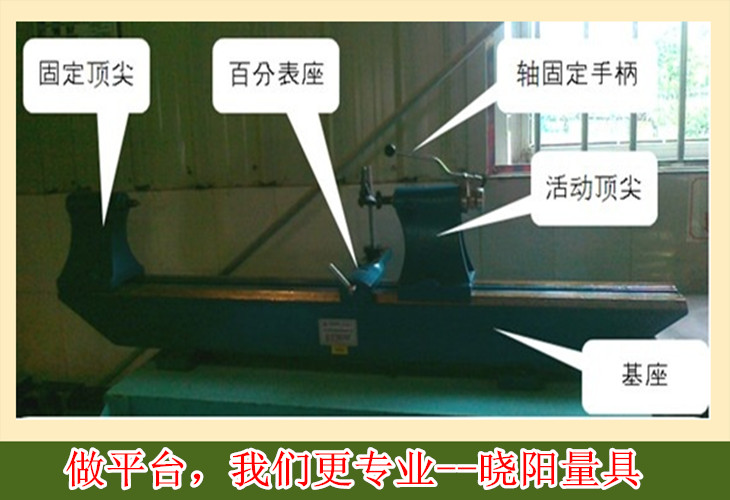

　    二、偏摆检查仪的主要技术指标：

　　偏摆检查仪型号：PBY3017

　　偏摆检查仪测量范围：偏摆检查仪最大测量长度：300mm；偏摆检查仪最大测量直径：270mm。

　　偏摆检查仪精度：偏摆检查仪两顶尖连线对仪器导轨面的平行度误差小于等于0.04mm

　   三、测量步骤：

1、径向圆跳动的测量：

　　⑴将零件擦净，置于偏摆检查仪两顶尖之间（带孔零件要装在心轴上），使零件转动自加，但不允许轴向串动，然后固紧偏摆检查仪二顶尖座，当需要卸下零件时，一手扶着零件，一手向下按手把L，即取下零件。

      ⑵将百分表装在偏摆检查仪表架上，使表杆通过零件轴心线，并与轴心线大至垂直，测头与零件表面接触，并压缩1～2圈后，紧固偏摆检查仪表架。

      ⑶转动被测零件一周，记下百分表读数的最大值和最小值，该最大值与最小值之差，为I－I截面的径向圆跳动误差值。

　  ⑷测量应在轴向的三个截面上进行（如图），取三个截面中圆跳动误差的最大值，为该零件的径向圆跳动误差。

2、端面圆跳动的测量：

　　⑴将杠杆百分表夹持在偏摆检查仪的表架上，缓慢移动表架，使杠杆百分表的测量头与被测端面接触，并予压0.4mm测杆的正确位置。

      ⑵转动零件一周，记下百分表读数的最大值和最小值，该最大值与最小值之差，即为直径处的端面跳动误差。

      ⑶在被测端面上均匀分布的三个直径处测量，取其三个中的最大值为该零件端面圆跳动误差。
