图解几种常用的检定铸铁检测平台精度的方法

          铸铁检测平台是具有一个精确测量平面的板形量具。铸铁检测平台按精度分为四级：0、1、2和3级。其中0、1、2级铸铁检测平台常用于以涂色法检验工件的平面度误差、以光隙法或指示表法检验工件的直线度误差，在测量工作中也常利用它的测量平面作为定位平面。 3级铸铁检测平台一般供钳工划线用。
          常用的铸铁检测平台工作面精度检定方法有两大类：直接测量法和间接测量法。
          铸铁检测平台工作面精度直接测量法是直接获得铸铁检测平台工作面各点偏差值或直接评定工作面精度误差值。这种测量方法可直接得到线值结果，因此也叫线差法。属于这类测量方法的有刀口直尺或平尺的垫塞法，标准铸铁检测平台的打表法，激光准直仪测量法。
          铸铁检测平台工作面精度接测量法是利用水平仪或自准直仪在被测铸铁检测平台工作面若干个测量截面上，以节距法进行测量，得到铸铁检测平台各被测点相对于测量基准（水平面或光轴直线）的倾斜角度，在取得最后结果时，将角值表示的量值换算为以线值表示的量值。这种方法从仪器器中读得的数值是角度值，因此也叫角差法。属于这类方法的有水平仪法和自准直仪法。
           一、水平仪法是将固有水平仪的桥板置于被测铸铁检测平台上，按一定的布点形式首尾衔接的移动桥板，逐个节距测出被测面上相邻两点连线相对测量基面即自然水平面的倾斜角，通过数据处理求出平面度误差值。水平仪的布点形式可以采用米字型，也可以采用网格型。此方法适用于大中型铸铁检测平台工作面精度检定。

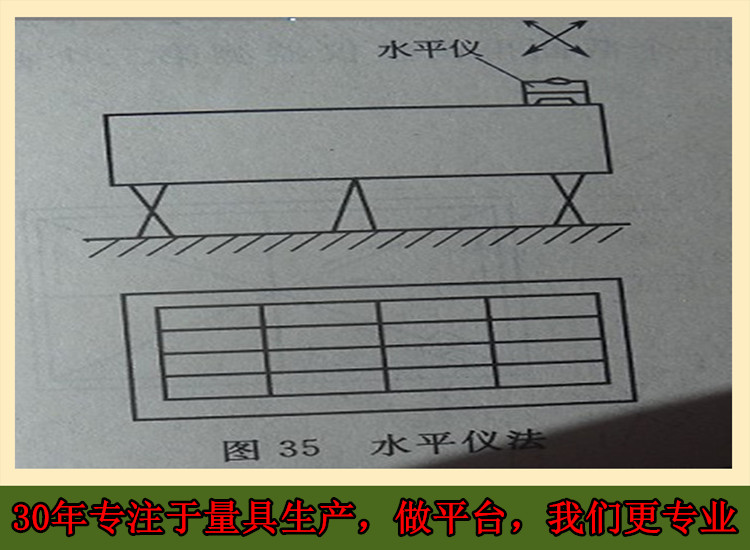

水平仪法检测铸铁检测平台工作面精度

          二、自准直仪法是将固有的反射镜的桥板置于被测铸铁检测平台上，按对角线布点形式移动桥板，逐个节距测出被测面上相邻两点连线相对测量基线（面 ）的倾斜角，通过数据处理求出平面度误差值。自准直仪法常用米字型布点，若用网格型布点，则需要更多的反射镜，调整比较麻烦。测量时将自准直仪放在铸铁检测平台外牢固的支座上，固有反射镜的桥板按规定截面逐个节距进行移动，测完一个界面在调整仪器测量第二个截面，直到测完规定截面为止。

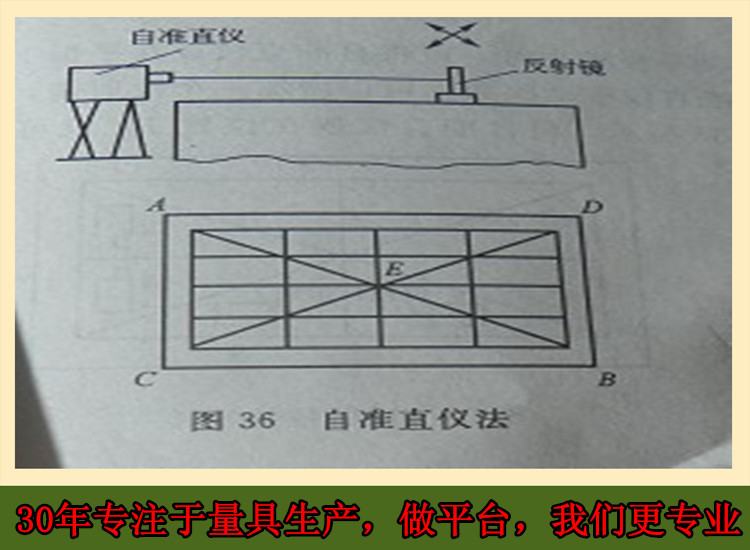

自准直仪法检测铸铁划线平台工作面精度

          当测量大型铸铁检测平台时， 可以将自准直仪放在铸铁检测平台上进行检定，为了减少自准直仪移动次数，可以增加一个反射镜，以改变瞄准方向。将自准直仪放在位置1，就可测有标记1的三条截面，将自准直仪移至位置2、3、4，就可以测出标记2、3、4的各个截面，如果仪器带有两个反射镜，可以按下图方式测量，可以减少仪器装调次数，提高测量效率。此方法适用于大中型铸铁检测平台工作面精度度检定。

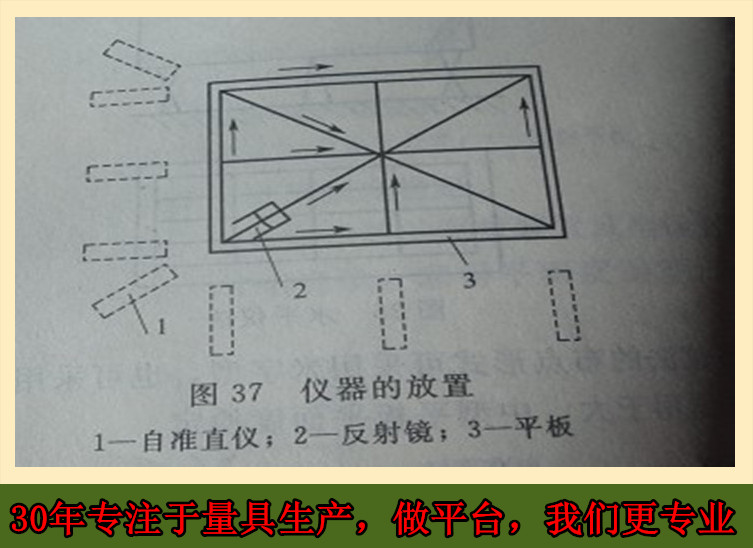

自准直仪法检测大型铸铁检测平台
