铸铁平台刚度检测装置及铸铁平台刚度检测方法

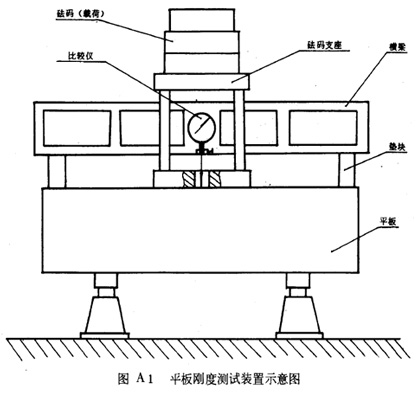

　　铸铁平台刚度测试装置由下列部分组成：

　　A.横梁：沿铸铁平台工作面对角线方向安装，它应具有足够的刚性；

　　B.垫块：用来支承横梁；

　　C.砝码支座：它安置在铸铁平台工作面中央，与横梁不应有任何连接；

　　D.砝码（载荷）；

　　E.扭簧比较仪：安装在横梁中部。

　　按图在被测铸铁平台工作面上装好测试装置，在不加砝码时，将扭簧比较仪的测头与铸铁平台工作面相接触（为使测量准确，可在测头与铸铁平台工作面之间放一块薄的量块），并记下读数。然后按表2规定的载荷在支架上施加砝码，再记下此时扭簧比较仪的读数。两次读数之代数差的绝对值，即为该铸铁平台在额定载荷下的挠度值。

　　卸下负载后应观察扭簧比较仪是否恢复到空载时的读数，若未能复原，则应分析其原因并重新测试。
