使用铸铁平台测量平面度误差的实验报告

一、实验目的
  1. 了解平面度误差的测量原理及千分表的使用方法。
  2. 掌握平面度误差的评定方法及数据处理。

二、实验设备：
   铸铁平台、带千分表的测量台等。

 三、测量原理：
  用指示表测量平面度误差，对角线法进行数据处理，即通过被测表面的一条对角线作另一条对角线的平行平面，该平面即为基准平面。偏离此平面的最大值和最小值的绝对值之和为平面度误差。

 四、实验步骤
   1、将被测零件、带千分表的测量架放在铸铁平台上，并使千分表测量头垂直指向被测零件表面，压表并调整表盘，使指针指在零位。

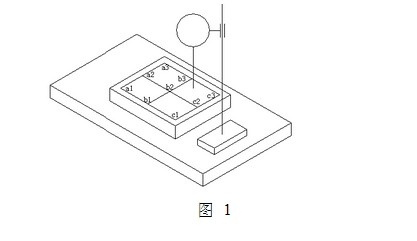

  2、按图所示，将被测铸铁平台沿纵横方向均布画好网格，四周离边缘10mm，其画线的交点为测量的9个点。同时记录各点的读数值。


五、数据处理：用对角线法进行数据处理

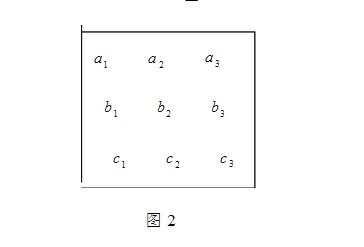

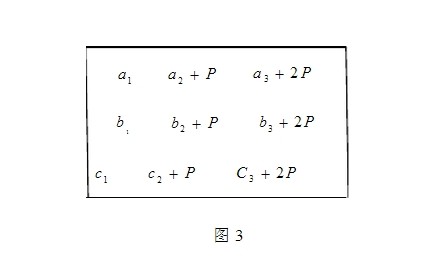

  （1）令 图2中的 1a—1c为旋转轴，旋转量为P。则有

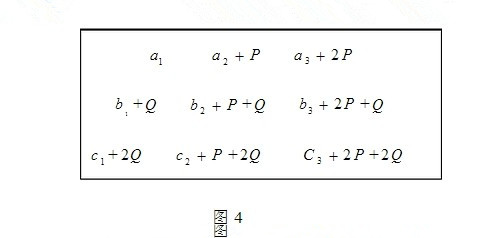

  （2）令图4中的 1a——P a23为旋转轴，旋转量为Q。则有

   （3）按对角线上两个值相等列出下列方程，求旋转量P和Q
   1a＝3c＋P2＋Q2  P a23＝1c＋Q2
   把求出的P和Q代入图4中。按最大最小读数值之差来确定被测表面的平面度误差值。

   （3）按对角线上两个值相等列出下列方程，求旋转量P和Q
   1a＝3c＋P2＋Q2  P a23＝1c＋Q2
   把求出的P和Q代入图4中。按最大最小读数值之差来确定被测表面的平面度误差值。
