如何利用大理石平台检测平行度误差

         大理石平台是用天然的石质材料制成的精密基准测量工具，对仪器仪表、精密工具、机械制件的检验，都是理想的基准面。特别是用於高精度的测量方面，由於它得天独厚的特性，而使铸铁平板相形见绌。 大理石平台采用优质的天然大理石料经机械加工，手工精研而成。黑色光泽，结构精密质地均匀，稳定性好。大理石平台强度大、硬度高。大理石平台并具有不生锈耐酸碱、不磁化、不变型、耐磨性好等优点。大理石平台能在重负荷及一般温度下保持稳定。
        平行度指两平面或者两直线平行的程度，指一平面（边）相对于另一平面（边）平行的误差最大允许值。平行度是属于形位公差中的一种，平行度评价直线之间、平面之间或直线与平面之间的平行状态。下面我们将对平行度的误差检测方法进行讲解。
      1、测量面对面平行度误差

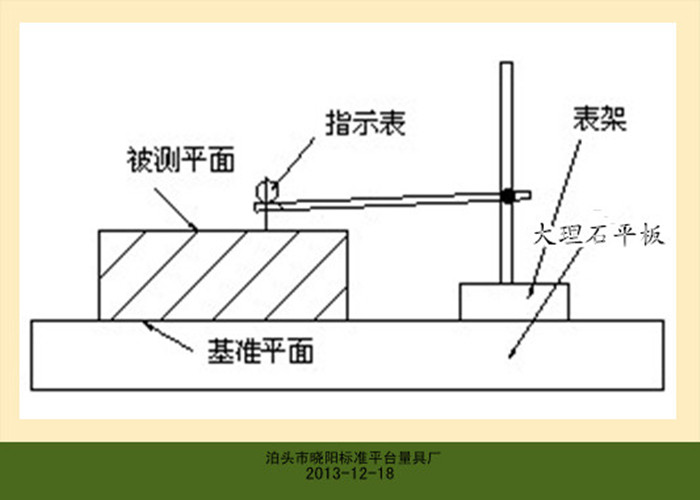

      公差要求是测量面相对于基准大理石平台平面的平行度误差。基准平面用大理石平台体现，如下图所示。测量时，双手推拉表架在大理石平台上缓慢地作前后滑动，用百分表或千分表在被测平面内滑过，找到指示表读数的最大值和最小值。

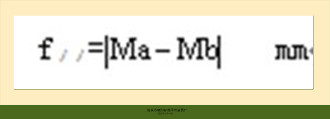

被测平面对基准大理石平台平面的平行度误差可按公式计算为：

       2、测量线对面平行度误差

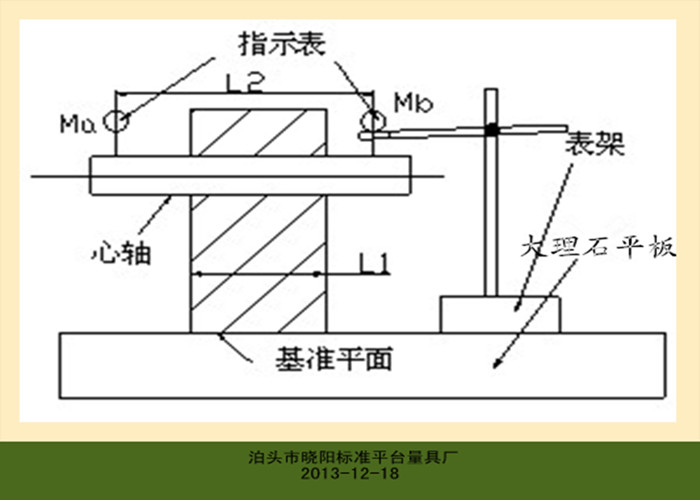

      公差要求是测量孔的轴线相对于基准大理石平台平面的平行度误差。需要用心轴模拟被测要素，将心轴装于孔内，形成稳定接触，基准大理石平台平面用精密平板体现，如下图所示，测量时，双手推拉表架在大理石平板上缓慢地作前后滑动，当百分表或千分表从心轴上素线滑过，找到指示表指针转动的往复点(极限点)后，停止滑动，进行读数。在被测心轴上确定两个测点a、b，设二测点距离为12，指示表在二测点的读数分别

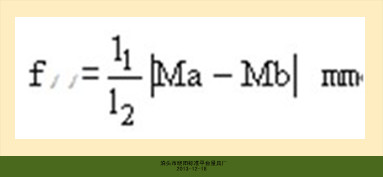

为Ma、Mb，若被测要素长度为l1，那么，被测孔对基准大理石平台平面的平行度误差可按比例折算得到。计算公式为：

       3、测量线对线平行度误差
       公差要求是测量孔的轴线相对于基准孔的轴线的平行度误差。需要用心轴模拟被测要素和基准要素，将两根心轴装于基准孔和被测孔内，形成稳定接触，如下图所示：测量前，要先找正基准要素，找正基准心轴上素线与大理石平台工作面平行。实验时用一对等高支承基准心轴，就认为找正好了。也可以用一个固定支承和一个可调支承基准心轴，双手推拉表架在大理石平台上缓慢地作前后滑动，调整可调支承，当指示表在基准心轴上素线左右两端的读数相同时，就认为找正好了。
