划线平台在钳工划线中的作用

          划线平台设计技术要求一般根据《中华人民共和国机械行业标准》JB/T 7974—2000设计。划线平台是检验机械零件平面、平行度、直线度等形位公差的测量基准，也可用于一般零件及精密零件的划线、铆焊研磨工艺加工及测量等。

           第一：划线的基本方法
          1、什么是划线：根据图样和工艺要求，在毛坯或工件上，用划线工具划出待加工部位的轮廓线或作为基准的点、线的操作称为划线。
2、划线的种类：划线分为平面划线和立体划线两种。只需要在工件的一个表面的划线后，即能够明确表示加工界限的称为平面划线。在工件上几个互成不同角度的表面上都划线，才能明确表示加工界限的称为立体划线。

          第二：划线的作用
          1、根据工艺要求，确定工件的加工余量。
          2、便于复杂工件在加工中的装夹、定位。
          3、及时发现不合格毛坯，减小损失。
          4、合理安排毛坯的加工余量，减少废品产生。
          5、利于正确排料，是材料合理使用。

          第三：划线工具及使用方法

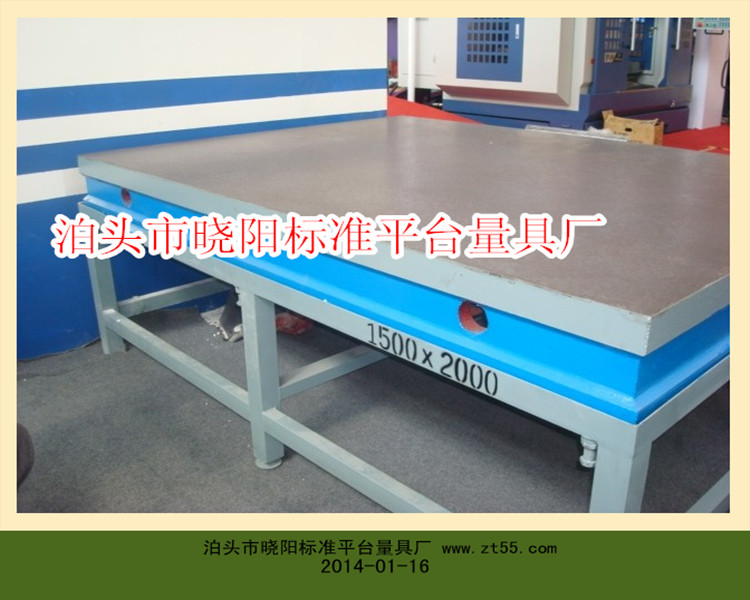

          1、划线平台：划线平台由铸铁制成，划线平台工作表面经过精刨或刮削加工，划线平台为划线的基准面。
          2、划针：划针是在工件上直接划出加工线条的工具，常用钢尺、角尺或样板做导向来划线。
          3、划线盘：立体划线的主要工具，按需要调节划针高度，并在划线平台上拖动划线盘，划针即可在工件上划出与划线平台平行的线来，弯头端可用来找正工件的位置。
          4、圆规：圆规可以在工件上划圆和圆弧、等分线段、等分角度以及量取尺寸等。
          5、高度尺：高度尺是为划线盘量取尺寸用的。
          6、角尺（宽座角尺）：角尺是钳工常用的测量垂直度的工具，划线时常用作划垂直线或平行线时的导向工具，也可用来调整工件基准在划线平台上的垂直度。
          7、V型铁（V型架）：通常是用一个或两个V型铁安放圆柱型工件，使圆柱型工件便于定位，划出中心线或找出中心。
          8、方箱：方箱是用于装夹工件，在方箱上制有V型槽，并附有装夹装置，在V型槽上可装夹一定直径范围的圆柱形工件。

          第四：划线前的准备：将毛坯上的氧化铁皮、飞边毛刺、泥沙等清理干净

          第五：划线基准的选择：在划线时，每一个方向都要有划线基准，一般平面划线有两个方向的基准，立体划线有三个方向的基准，这些基准往往体现是一组相互垂直的平面，或具有一定相互位置精度的平面与中心线，和中心线与中心线的组合。

          第六、划线的步骤和实例
          1、划线的步骤：看清楚图样，根据工艺要求弄清划线部位，选定划线基准。
          2、正确安放工件，选用划线工具。
          3、检查毛坯加工余量。
          4、划线。
          5、检查划线部位的划线是否划全。
          6、在已划得线条上，用样冲冲眼，以显示明确的界限。
